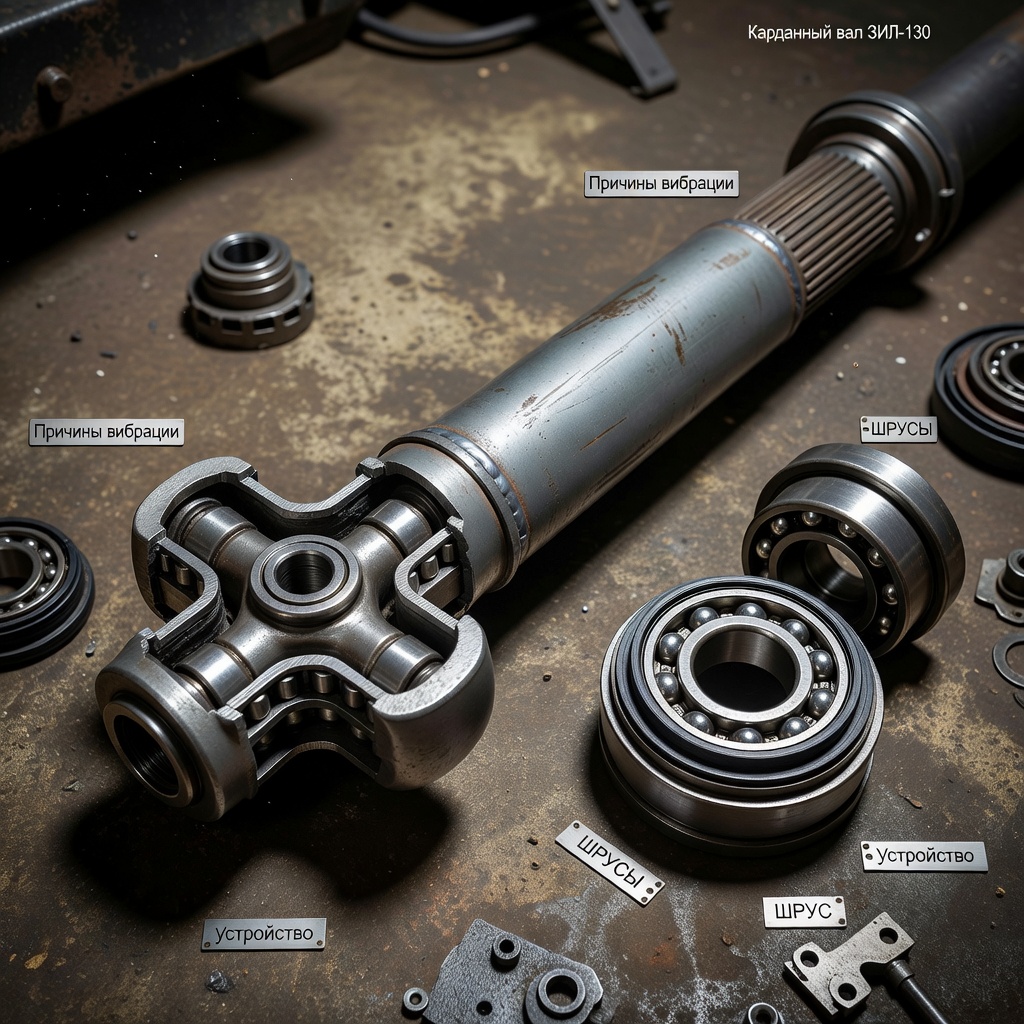

Карданный вал ЗИЛ-130: устройство, ШРУСы и причины вибрации
Раскачка кузова на неровностях, гул со стороны днища и растущая вибрация при разгоне часто заставляют механика автопарка грешить на рессоры или мосты. На самом деле первопричиной нередко оказывается износ крестовин или шлицевого соединения в карданной передаче. Но если диагноз «кардан» для многих звучит как приговор к замене всего вала в сборе, то опытный специалист сначала разделит неисправность на две категории: дисбаланс вращения и наличие люфтов. Это два разных состояния, и подход к каждому из них принципиально отличается.
Почему у ЗИЛ-130 появляется вибрация, а у ЗИЛ-4333 стук
Карданная передача грузовика работает в жестких условиях. Большая длина вала, значительные углы наклона и вес трансмиссии приводят к тому, что даже небольшая деформация трубы или потеря центровки становится заметной уже на средних оборотах. На автомобилях с колесной формулой 6х4 и межосевым карданом источников вибрации становится еще больше.
Важно различать симптомы. Вибрация, которая усиливается плавно вместе с ростом скорости, почти всегда связана с нарушением балансировки или износом шлицевого соединения. А вот стук и щелчки при трогании с места, при переключении передач или при резком сбросе газа говорят о выработке в шлицах или о разрушении игольчатых подшипников крестовины.
Влияние длины и жесткости вала на характер повреждений
Удлиненные карданные валы, например у самосвалов ЗИЛ-ММЗ-555 на колесной базе 3800 мм, более подвержены изгибным деформациям, чем короткие валы седельных тягачей. При работе с перегрузом и частой езде по грунтовым дорогам труба получает остаточную деформацию. Биение в таком случае будет заметно даже на малом ходу, и простая перебалансировка уже не решит проблему.
Короткие промежуточные валы часто страдают от несоосности при деформации рамы или износе опор двигателя и коробки передач. Когда геометрия рамы нарушена после ДТП или длительной эксплуатации с перегрузом, карданная передача работает под неправильными углами. Крестовины в этом случае выходят из строя гораздо быстрее обычного.
Пошаговый осмотр карданной передачи: что искать до снятия вала
Прежде чем заказывать новый кардан, стоит выполнить простую диагностику на подъемнике. Правильная последовательность действий избавит от лишних затрат и позволит точно определить локализацию проблемы.
- Зафиксируйте автомобиль на подъемнике, отключите стояночный тормоз.
- Визуально осмотрите трубу вала. Ищите вмятины, следы ударов и участки, где краска отличается по оттенку (это может указывать на правку вала в прошлом).
- Установите индикатор часового типа на среднюю часть трубы и медленно вращайте вал от руки. Показатель биения более 0,5 мм требует заводской правки с последующей балансировкой.
- Проверьте радиальный люфт в подвесном подшипнике, покачивая вал у опоры. Наличие даже небольшого хода требует замены опоры.
- Выбейте фланец назад лапками съемника либо проверьте вручную: если ощущается осевой ход в шлицах стартером или рукой при вращении назад, деталь с износом.
Ключевой момент: ощутимый люфт в шлицевом соединении указывает на износ рабочих поверхностей. Замена смазки здесь уже не даст результата. Выработка приводит к тому, что вал начинает «дышать» при разгоне. Последствия такого состояния проявляются характерной вибрацией на скорости около 60 км/ч у ЗИЛ-130, когда вращение с частотой дисбаланса попадает в резонанс с подвеской.
Угол установки и геометрия рамы: скрытая причина недолговечности деталей
При замене подвесного подшипника или крестовин обязательно проверяйте углы наклона коленчатого вала двигателя и картера коробки передач. У грузовиков с длинной базой существует понятие «скручивания рамы». Во время работы на разгруженном автомобиле с заблокированной подвеской углы установки агрегатов находятся в допустимых пределах. При загрузке рама прогибается и меняет геометрию.
Если на автомобиле с рессорной подвеской платформа не была точно отцентрована относительно оси автомобиля, возникает постоянная боковая поперечная составляющая нагрузки на крестовину. В таких случаях механики жалуются, что новый карданный вал начинает стучать уже через тысячу километров. Причина не в качестве запчасти, а в неправильной геометрии установки силового агрегата.
Замер углов следует выполнять на ровной площадке при том же распределении нагрузки, при котором автомобиль эксплуатируется. На практике это означает проверку с полной загрузкой платформы. Если карданная передача собиралась после переборки мостов, убедитесь в параллельности фланцев редуктора и раздаточной коробки.
Признаки неисправности крестовины и игольчатых подшипников
Крестовина карданного вала на ЗИЛ рассчитана на определенный ресурс. Изнашивание игольчатых подшипников начинается с попадания абразива через разрушенный сальник. Постепенно иглы истирают рабочие поверхности на шипах, появляется люфт.
Характерный признак неисправности на начальной стадии — свист со стороны кардана под нагрузкой. Когда автомобиль катится накатом, звук исчезает, а при повторном нажатии на педаль газа возвращается. Это связано с тем, что под нагрузкой иглы меняют положение и контактная зона смещается.
Отличительная черта разрушения задней крестовины на самосвале ЗИЛ-ММЗ-555 — синхронные щелчки при движении задним ходом под полной нагрузкой. Часто их путают с работой дифференциала. Проверка очень проста: вывесите оба задних колеса от пола, вращайте вал руками, а затем зафиксируйте одно колесо от вращения. Если щелчки сохраняются при повороте фланца, неисправность именно в подшипниковом узле.
Для точной проверки крестовину необходимо выпрессовать из вилки. Не пытайтесь оценить состояние, просто покачивая вал на автомобиле, потому что при этом основной люфт выбирается в шлицевом соединении, и люфт самой крестовины маскируется.
Подробнее о тонкостях работы с этим узлом читайте в материале о замене крестовины карданного вала.
Порядок проверки подвесного подшипника и его опоры
Подвесной подшипник промежуточного вала воспринимает вес и нагрузки от вращения длинной части карданной магистрали. У ЗИЛ-130 опора расположена близко к центру вала. Износ подшипника проявляется нарастающим гулом на скорости от 40 км/ч.
Проверка подшипника на ранней стадии требует внимания: вращайте его пальцами, слушая звук сепаратора. Еле заметное шуршание часто оставляют без внимания, считая, что подшипник еще поработает. Однако радиальная выработка приводит к тому, что вал начинает «гулять» относительно оси вращения, возникает биение и разрушаются соседние узлы. Подробнее о порядке диагностики опоры читайте в материале о замене подвесного подшипника.
Когда причиной является дисбаланс, а не износ
Если люфты отсутствуют, крестовины и подшипники в норме, а вибрация сохраняется, проблема в потере балансировки. Причины потери баланса могут быть разными:
- изгиб трубы при наезде на препятствие;
- отрыв балансировочных пластин;
- коррозия стенки трубы изнутри с неравномерным распределением массы;
- замена вилки кардана без соблюдения требования к взаимному расположению.
Важно понимать, что балансировка карданного вала ЗИЛ выполняется в сборе с фланцами и вилками. Если при ремонте одну из вилок заменили на новую без последующей стендовой балансировки, эксплуатировать такой кардан нельзя. Вибрация при вращении с частотой более 1600 об/мин станет губительной для подшипников коробки передач и редуктора.
Стендовая балансировка карданных валов позволяет устранить дисбаланс полностью. При этом важно проследить, не использовалась ли сварка для крепления балансировочных пластин к каркасу старого типа, поскольку местный нагрев может деформировать трубу.
Критерии выбора нового карданного вала при необходимости замены
Если карданная передача имеет существенную деформацию трубы или разрушение вилок, самый короткий путь к ремонту — замена узла. При подборе новой детали сверяйте маркировку на шильдике шасси и ориентируйтесь на следующие факторы:
- длина вала от оси до оси фланцев;
- тип шлицевого соединения, количество шлицов;
- диаметр трубы;
- тип крестовины и размер применяемых подшипников;
- конструкция вилки фланца (фланец под разболтовку или фланец с центровочным пояском).
Несоответствие по длине даже на 5 мм дает повышенную нагрузку на шлицевое соединение и коробку передач. Проверяйте фактическую длину снятой детали рулеткой, а не полагайтесь только на название модели шасси. На базе одного шасси могли устанавливаться разные коробки передач с разной длиной хвостовика.
Компромиссный вариант ремонта с восстановлением вала (замена вилки, трубы и шлицевого наконечника) актуален, если оставшиеся детали не имеют усталостных повреждений. Вопрос о полной замене решается после осмотра трубы и проверки толщины стенки.
Практический вывод
Последовательность действий при наличии вибрации или стука всегда одинакова: проверка люфтов в шлицевом соединении и крестовинах, оценка состояния подвесного подшипника и измерение биения трубы. Только после этого делается вывод о необходимости замены или ремонта. Не планируйте продолжать эксплуатацию автомобиля при обнаружении разрушения игольчатых подшипников или выработки шлицев. В таких случаях деталь подлежит замене либо капитальному ремонту со стендовой балансировкой. Для подбора запчастей подготовьте сведения о модели шасси, данные с шильдика и фактические размеры старого вала, включая диаметр трубы и длину по фланцам.
