Карданный вал ЗИЛ-130: устройство и частые поломки крестовин
Автопарки, эксплуатирующие ЗИЛ с колесной формулой 6х4, знают: ресурс и поведение машины на дороге сильно зависят от того, как нагружен средний мост. В отличие от классической двухосной компоновки, где карданная передача проста и предсказуема, на трехосных шасси трансмиссия усложняется. Появляется промежуточный вал, а количество крестовин и опор увеличивается. Если при этом автопоезд систематически перегружают или эксплуатируют на технологических дорогах, именно карданный вал начинает генерировать вибрации, которые водители часто списывают на двигатель или подвеску.
Прежде чем менять сайлентблоки или грешить на рессоры, стоит разобраться в кинематике привода. На ЗИЛ-130 (даже если шасси переоборудовано в бортовой или самосвал) схема такая: энергия от КПП передается на средний мост, а уже от него через дополнительный карданный вал на задний. Эта схема имеет принципиальное отличие от привода на передний или задний мост в одиночной компоновке. Межосевой кардан здесь постоянно работает под нагрузкой, принимая на себя не только крутящий момент, но и реакцию от проскальзывания колес на грунте.
Особенности конструкции промежуточного привода
Частая ошибка при ремонте трехосных ЗИЛов — попытка подойти к редукторам среднего и заднего моста с теми же требованиями, что и к главной передаче одиночного автомобиля. Это неверно. На машинах 6х4, собранных на агрегатах ЗИЛ-131, установлен дополнительный редуктор в картере среднего моста, который через проходной вал передает момент дальше. Практически всегда здесь присутствует промежуточная опора. Она нужна не для украшения, а для гашения критических колебаний длинного вала.
Конструктивно это выглядит так:
- основной вал от КПП до фланца среднего моста;
- промежуточный вал между средним и задним мостом;
- опора с подшипником, закрепленная на поперечине рамы.
Если на двухосном грузовике вибрация на скорости четко указывает на износ крестовины, то на 6х4 тот же симптом может означать разрушение резиновой подушки промежуточной опоры или выработку шлицевого соединения именно в проходном валу.

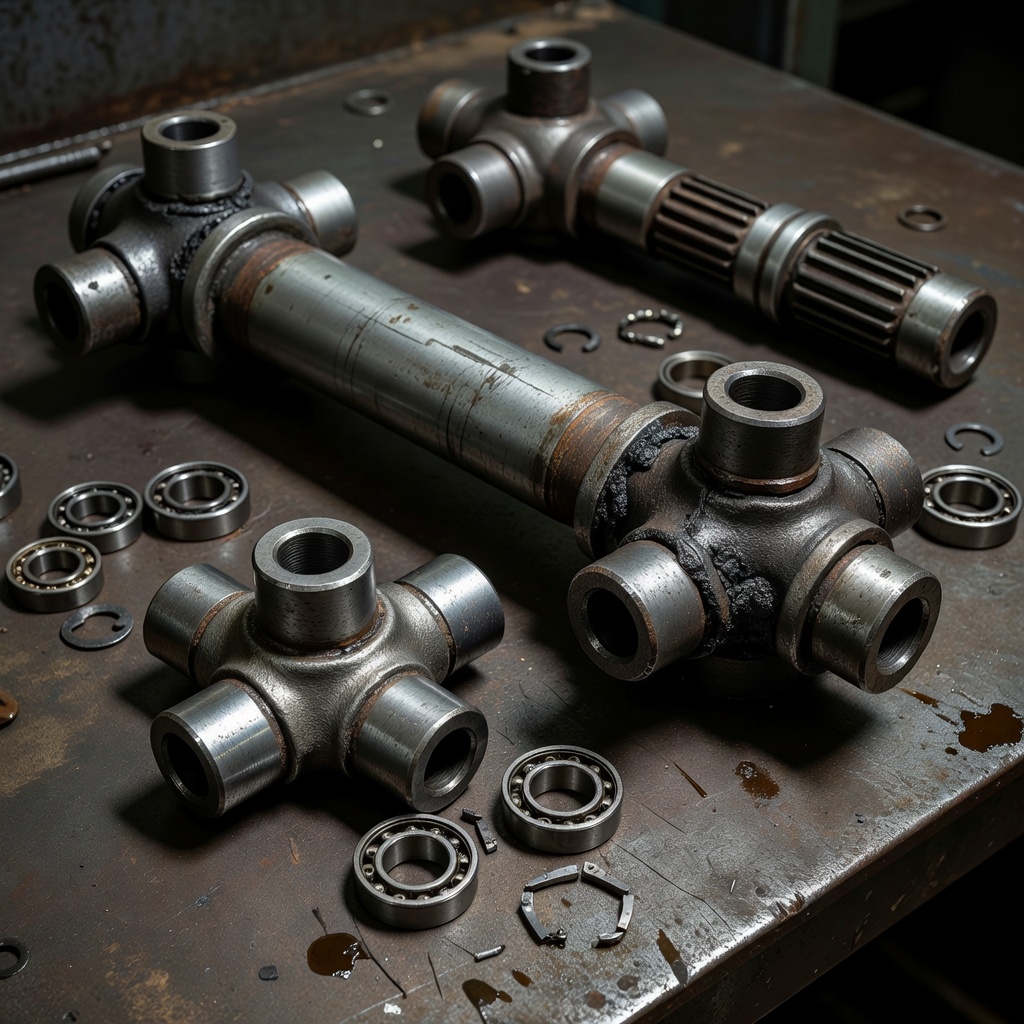

Почему на ЗИЛ-130 шлицевое соединение страдает первым
Рабочая нагрузка на трансмиссию трехосного шасси нестабильна. При движении по пересеченной местности или при буксовании в грязи рама скручивается. Геометрия расположения агрегатов меняется на несколько миллиметров, но для жесткого кардана это критично. Компенсация обеспечивается за счет скользящей вилки.
На ЗИЛ-130 (модификации 130-76 и более поздние) шлицы имеют существенный люфт уже после 60-80 тысяч километров пробега при активной работе с прицепом. Симптомы проявляются не сразу:
- металлический стук при трогании с места и при резком сбросе газа;
- вибрация на определенной скорости (обычно 40-60 км/ч), которая исчезает при отпускании педали газа;
- масляные подтеки в районе защитного чехла.
Важно отличать износ шлицев от износа крестовины. При разрушении подшипников крестовины стук будет ритмичным и повторяющимся с каждым оборотом. Шлицевой люфт дает более глухой, одиночный удар, возникающий при смене знака нагрузки. Также не стоит путать продольный люфт с осевым перемещением вала в опоре. Если вал болтается вдоль оси в подшипнике промежуточной опоры, это отдельная неисправность, требующая замены самого узла, а не шлицев.
Диагностика промежуточной опоры и «проходного» вала
Проверка подвесного подшипника на автомобиле с колесной формулой 6х4 сложнее, чем на обычном грузовике. Недостаточно покачать вал рукой в вертикальной плоскости. Необходимо проверять радиальный люфт при снятой нагрузке и осевой ход внутренней обоймы относительно корпуса.
Основные причины преждевременного выхода опоры из строя — нарушение соосности при установке и дисбаланс самого вала. Причем дисбаланс возникает не только из-за потери противовесов, но и из-за деформации трубы. Случается это после неудачного «поддомкрачивания» за кардан или наезда на препятствие.
Межосевой карданный вал ЗИЛ-131 и его модификаций имеет меньший диаметр трубы, чем основной, но работает в более жестких условиях. Водители и механики часто игнорируют состояние его шлицевых соединений, считая их второстепенными. Это ошибка: выработка в проходном валу приводит к ударным нагрузкам на шестерни редуктора среднего моста. В итоге ломается не кардан, а сателлиты дифференциала.
Порядок проверки перед заменой крестовины
Если принято решение менять крестовину, нужно помнить, что на трехосных автомобилях детали для межосевого вала и основного вала могут отличаться. Установка неподходящего типоразмера подшипников — частая причина того, почему вибрация сохраняется после ремонта. Недостаточно измерить расстояние между ушками вилки штангенциркулем. Крестовина для кардана ЗИЛ может иметь одинаковый посадочный диаметр, но разную высоту креста или радиус скругления торцов.
Прежде чем заказывать новую деталь, снимите вал и проверьте:
- состояние манжет и наличие смазки в шлицевой части;
- затяжку фланцевых соединений редукторов;
- наличие люфта во фланце редуктора среднего моста (иногда стук путают с карданом, но причина в подшипнике дифференциала).
Если доступ к автомобилю есть только снизу, без снятия кардана, проверяется только суммарный люфт трансмиссии. Для точной диагностики тряски и стука в движении вашего ЗИЛ понадобится осмотр на подъемнике. Опытный механик может приговорить карданный вал к снятию для балансировки, даже если внешне он выглядит целым. Бить вал после установки новой крестовины будет обязательно, если не проверить его на стенде.
Ремонт или замена: критерии для межосевого вала
Когда на двухосном ЗИЛ-130 можно ограничиться заменой крестовины и продолжать работать, на трехосной машине так делать не рекомендуется. Вал между средним и задним мостом имеет большую длину, соответственно, критическую частоту вращения ниже критической для короткого вала. Даже незначительное радиальное биение трубы (более 0,5 мм) приводит к резонансу на скорости около 50 км/ч.
Ремонт трубы сваркой или рихтовкой в гаражных условиях здесь особенно опасен. Нарушение соосности маслянистой поверхности невозможно исправить нагревом без потери прочности. Для межосевого вала нарушение геометрии означает ускоренное разрушение подшипников редуктора заднего моста.
При заказе новой детали или восстановлении старой необходимо точно знать:
- количество шлицов и их диаметр на обоих концах вала;
- тип фланцев (их посадочные диаметры под болты к редукторам);
- наличие промежуточной опоры в комплекте.
Шлицевое соединение для карданных валов требует отдельного внимания при сборке. Использование смазки типа ШРУС-4 или ЛИТОЛ-24 допустимо только при отсутствии специализированных составов, но лучше применять графитовую смазку, которая выдерживает ударные нагрузки.
Специфика эксплуатации при установке кузова КУНГ
Отдельная история — ЗИЛ-131 с фургоном КУНГ или другим цельнометаллическим кузовом. У таких машин смещенный центр тяжести и жесткая рама, которая хуже компенсирует скручивание. Межосевой кардан, исправный по всем параметрам, на этих машинах часто становится источником воя на скорости.
Дело не в самом вале, а в «усталости» рамы. Когда лонжероны в задней части теряют упругость, точки крепления опоры подшипника уходят из одной плоскости с фланцами редукторов. Вал работает «на излом». В этом случае бесполезно менять крестовины. Нужно восстанавливать геометрию рамы или устанавливать усиленные кронштейны опоры. Если монтажная поверхность под опору изношена или была переварена при прошлом ремонте, это само по себе вызывает постоянную вибрацию.
Как продлить ресурс трансмиссии 6х4
Регламент обслуживания для трехосных ЗИЛ предусматривает более частую смазку шлицевых соединений, чем у обычных грузовиков. Пыль и грязь, попадающие на шток скользящей вилки, работают как абразив. Чехол должен быть целым, а его хомуты надежно затянуты.
Водителям стоит взять за правило: при каждом плановом ТО проверять затяжку болтов крепления промежуточной опоры к раме. Ослабление этих болтов — наиболее частая причина второго визита в сервис после недавно выполненного ремонта кардана. Смазка подшипника опоры должна проводиться через штатный пресс-масленку. Если смазка не проходит, узел разбирается, промывается и проверяется на износ.
При эксплуатации автомобиля в условиях карьера подвесной подшипник рекомендуется менять профилактически вместе с крестовинами, не дожидаясь появления стука. Это дешевле, чем ремонт редуктора из-за раскрученной гайки фланца или разрушенного подшипника, куски которого попадут в межосевую передачу.
Практический вывод для специалиста автопарка: любой ЗИЛ 6х4 с подозрением на дисбаланс или стук в трансмиссии требует полной ревизии карданной линии, включая не только визуальный осмотр вала, но и проверку геометрии рамы в зоне крепления опоры. Замена крестовины без дефектовки шлицевого соединения и посадочных мест фланцев лишь временно устранит шум. Через несколько тысяч километров толчки при трогании возобновятся, а разрушение подшипника проходного вала редуктора среднего моста приведет к дорогостоящему ремонту. Поэтому при заказе вала или его восстановлении сверяйте количество шлицов и диаметр фланцев с фактическими размерами, а диагностику проводите на специализированном стенде, а не на слух.
