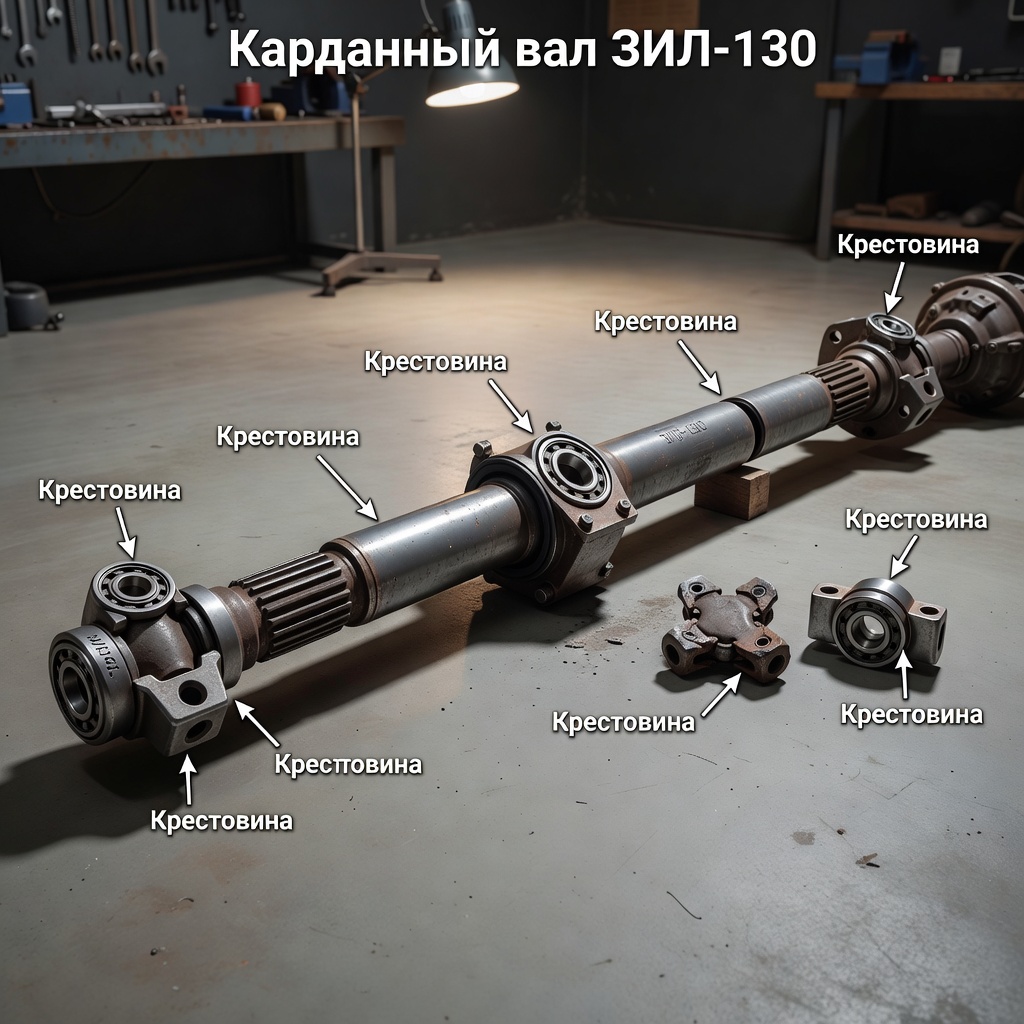

Карданный вал ЗИЛ-130: устройство и причины вибрации при разгоне
Вибрация на ЗИЛ-130 после замены крестовины или ремонта карданного вала часто заставляет водителя грешить на качество новой детали. Спешка при сборке, нарушенные метки и неправильно выставленный угол между фланцами приводят к тому, что даже новый и отбалансированный кардан продолжает «бить» на скорости. При этом владелец тратит время на повторную разборку, хотя причина обычно лежит в элементарной ошибке сборки или в состоянии сопряженных элементов трансмиссии. Разберем, почему возникает биение после вмешательства и как правильно локализовать проблему до того, как вы начнете менять исправные узлы.
Вибрация, которую ошибочно списывают на карданный вал
Прежде чем снимать вал и везти его на балансировку, нужно проверить, откуда именно исходит колебание. На грузовиках семейства ЗИЛ, особенно на шасси с длинной базой или с установленным дополнительным оборудованием, вибрация на скорости 40–60 км/ч не всегда связана с трансмиссией. Источником может быть расслоение шины, дисбаланс колесного диска после установки на ступицу с большим люфтом или даже деформация тормозного барабана, создающая ложное ощущение пульсации.
Для карданной передачи характерна вибрация, которая появляется на определенной скорости и исчезает при сбросе газа или переходе на другую передачу. Если гул и дрожь усиливаются при разгоне и остаются на нейтрали при движении накатом, подозрение падает на подшипники и крестовины. При диагностике карданного вала ЗИЛ важно понимать: на двухосных модификациях 431410 и 431510 схема привода отличается, поэтому и симптомы разных неисправностей могут совпадать лишь частично.
Дисбаланс и его отличие от конструктивных ошибок
Настоящий дисбаланс вала ощущается как равномерная вибрация, которая растет с оборотами. Если вал снимали для замены крестовины или подвесного подшипника и не сохранили взаимное расположение фланцев, возникает статический и динамический дисбаланс. Дело в том, что сам вал после балансировки на стенде имеет строго определенное положение вилок относительно друг друга. Разборка без меток, например при замене эластичной муфты или промежуточной опоры, приводит к тому, что при сборке вилки оказываются повернутыми не в той плоскости.
Но есть и другой сценарий. После замены крестовины вал может вибрировать не из-за дисбаланса, а вследствие перекоса осей. Если фланцы коробки передач и главной передачи непараллельны или оси смещены, кардан работает под углом, который создает циклическое изменение скорости вращения. На ЗИЛ-130 это проявляется особенно заметно на третьей и четвертой передачах при полной загрузке. В таком случае балансировка карданного вала не поможет, поскольку причина кроется в геометрии установки агрегатов.
Проверить это можно простым способом: ослабить болты крепления фланцев, провернуть вал на 180 градусов относительно фланца КПП и затянуть снова. Если характер вибрации изменился, проблема в несоосности или в том, что кардан был изначально собран неправильно. Если симптом остался прежним, стоит искать причину в другом месте.
Люфт шлицевого соединения и его маскировка
Отдельная история, когда после ремонта пропадает стук при трогании, но появляется вибрация на скорости. Чаще всего виноват износ шлицевого соединения. При замене крестовины вы могли не обратить внимание на люфт в шлицах, посчитав его допустимым. Однако именно этот люфт приводит к тому, что под нагрузкой вал смещается, изменяется угол установки, и в результате возникает дисбаланс. На визуально исправном валу шлицевая часть может иметь выработку до нескольких миллиметров, что делает любую балансировку бессмысленной.
Не пытайтесь устранить люфт подтяжкой или подкладыванием пластин. Это не только не решит проблему, но и создаст опасную концентрацию напряжений. Изношенное шлицевое соединение для карданных валов ЗИЛ требует замены вилки или всего вала в сборе. Проверка простая: зажмите вал неподвижно и попробуйте покачать фланец в осевом и радиальном направлении. Даже небольшой ощутимый ход указывает на износ, который при нагрузке только усилится.
Проверка вилок и фланцев перед балансировкой
Часто после замены крестовины вал не балансируют вовсе, полагая, что если старая крестовина менялась без снятия фланцев, то ничего не нарушилось. На практике даже при таком ремонте возникает перекос из-за деформации вилки. Удар при езде по бездорожью, наезд на препятствие или просто длительная эксплуатация с изношенным подвесным подшипником способны изогнуть вилку кардана ЗИЛ. На глаз это незаметно, но в процессе вращения такая вилка создает биение в несколько миллиметров.
Проверка вилок выполняется индикатором на токарном станке или на специальном стенде. В гаражных условиях можно использовать линейку и щуп, прикладывая ее к плоскостям вилки, но такой метод не покажет скрытую деформацию. Поэтому если вибрация появилась сразу после ремонта, не спешите грешить на новый подвесной подшипник или крестовину. Снимите вал и проверьте параллельность осей вилок, а также отсутствие овальности в посадочных отверстиях. Есть смысл также оценить состояние фланцев на коробке передач и редукторе. Их торцы не должны иметь следов наклепа или выработки от ослабленных болтов. Болтающийся фланец создает эффект, сходный с дисбалансом, но вибрация будет более хаотичной и непостоянной по амплитуде.
Изнашивание промежуточной опоры и ее влияние
На модификациях ЗИЛ с длинной базой или с двумя карданными валами есть промежуточная опора. Ее подшипник со временем вырабатывается, а резиновая подушка теряет эластичность. При замене крестовины механики часто не трогают опору, если она не имеет явного люфта. Однако изношенная резина под нагрузкой позволяет валу смещаться в вертикальной плоскости, и это смещение проявляется вибрацией, которая усиливается при трогании с места и на средних скоростях. Как отличить эту неисправность от дисбаланса? Вибрация от опоры сопровождается глухим гулом в районе днища, усиливающимся при повышении нагрузки, а не только от скорости вращения. Если вы заменили крестовины, отбалансировали вал, но вибрация не ушла, обратите внимание на состояние подвесного подшипника. Подробнее о признаках его износа и процедуре замены можно прочитать в материале о замене подвесного подшипника.
Признаки усталости резинового массива
- Трещины и отслоение резины от металлической обоймы;
- Неровный зазор между подушкой и кронштейном;
- Смещение вала в сторону при покачивании рукой;
- Следы контакта вала с элементами рамы или днища.
Если обнаружен хотя бы один из них, опору нужно менять. Ставить новую опору вместе со старым неотбалансированным валом можно, но только после того как вы удостоверитесь, что сам вал не имеет остаточного дисбаланса. Оптимальный порядок действий: проверить шлицевое соединение и вилки, при необходимости заменить крестовину, затем заменить опору и только после этого выполнять балансировку в сборе на стенде. Так вы избежите ситуации, когда из-за изношенной опоры вал получает динамический удар и портит новую крестовину в течение первой недели эксплуатации.
Влияние типа коробки передач и межосевых валов
У ЗИЛ-130 и ЗИЛ-131 конструкция карданной передачи различается. На «сто тридцатом» обычно один вал, соединяющий коробку с главной передачей (иногда с промежуточной опорой на модификациях с колесной базой 3800 мм и более). На ЗИЛ-131 и его модификациях с колесной формулой 6х6 присутствуют промежуточный вал от раздаточной коробки к переднему и заднему мостам. Нередко вибрацию, возникающую в межосевом валу, приписывают основному кардану, хотя причины там другие: износ крестовин раздаточной коробки, люфт фланцев или ослабление крепления раздатки к раме.
Если вы эксплуатируете полноприводную технику и заметили вибрацию после включения переднего моста, проверка начинается не с кардана, а с подушек и кронштейнов раздаточной коробки. Ослабленное крепление агрегата приводит к тому, что углы работы карданных шарниров выходят за допустимые пределы, и вал начинает вибрировать даже при отсутствии собственного дисбаланса. Обязательно проверить затяжку всех болтов и состояние сайлентблоков, прежде чем снимать вал.
На автофургонах и спецтехнике на шасси ЗИЛ вибрация возможна из-за установки дополнительного оборудования, которое частично перекрывает доступ к опорам или создает резонанс на определенных оборотах. Здесь не обойтись без контрольного прогона на стенде или дорожных испытаний с выключенным ВОМ, чтобы отделить трансмиссионную вибрацию от вибрации навесного агрегата.
Порядок действий при поиске неисправности
Чтобы не менять исправные детали и не тратить время на повторные ремонты, придерживайтесь последовательности, которая позволяет исключить наиболее вероятные причины:
- Проверьте крепление коробки передач, раздаточной коробки и редуктора моста. Ослабленные подушки или кронштейны создают ложный дисбаланс.
- Оцените состояние шлицевого соединения вала. Люфт больше 1–2 мм при покачивании указывает на необходимость замены вилки или вала.
- Осмотрите вилки на предмет деформации, трещин и выработки посадочных гнезд под игольчатые подшипники.
- Проверьте подвесной подшипник. Его корпус не должен проворачиваться от руки, а резиновый массив не должен иметь разрывов.
- Убедитесь в исправности крестовин. На новых деталях не должно быть туговращения или люфта в одной из плоскостей.
- Только после перечисленных проверок отдавайте вал на стендовую балансировку.
Практика показывает, что около половины случаев вибрации после ремонта связаны не с некачественной крестовиной, а с упущенными из виду дефектами сопряженных деталей. Например, изношенный фланец редуктора с выработкой от старой крестовины не даст корректно установить новую деталь, даже если она точно соответствует каталогу.
Когда самостоятельная диагностика неэффективна
Если вы все проверили, заменили крестовины, подвесной подшипник, но вибрация осталась, вероятная причина кроется в геометрии рамы или в деформации кронштейнов после ДТП. Это особенно актуально для автомобилей, которые работали в карьерах или на стройках. В таких случаях необходимо измерение углов работы карданных шарниров под нагрузкой. Оно выполняется на специальном стенде или с помощью электронного угломера при вывешенных колесах. Без этого невозможно понять, в каком положении находится вал относительно КПП и редуктора. Следует учитывать, что при замене рессор или установке проставок под кузов меняется угол наклона агрегатов, что также приводит к вибрации, хотя сам кардан и все его компоненты находятся в идеальном состоянии.
Не рискуйте выполнять правку вала в гаражных условиях. Любая рихтовка или сварка нарушает структуру металла и делает вал опасным для дальнейшей эксплуатации. Восстановленный таким образом кардан может разрушиться на скорости, что приведет к серьезной аварии. Надежный путь один: демонтаж, проверка размеров, замена изношенных элементов и балансировка на стенде с соблюдением заводских параметров. Для понимания того, как правильно производится замена крестовины карданного вала, следует обращаться к технологическим инструкциям, а не к любительским советам.
Практический вывод
Наличие вибрации после ремонта кардана ЗИЛ это сигнал остановиться и рассмотреть всю трансмиссию, а не только снятый вал. В первую очередь проверьте шлицевое соединение, состояние вилок и подвесного подшипника, а также крепление агрегатов. Если все компоненты исправны и метки выставлены правильно, потребуется стендовая диагностика для проверки дисбаланса и углов установки. Не допускайте эксплуатацию автомобиля с устойчивой вибрацией более 100–200 километров: вибрация разрушает подшипники коробки передач и редуктора, а также способствует усталостному разрушению сварных швов вала. При заказе запасных частей заранее подготовьте данные о годе выпуска, типе кузова и наличии промежуточной опоры, так как карданные валы ЗИЛ имеют длину и конструкцию, привязанные к модификации шасси.
