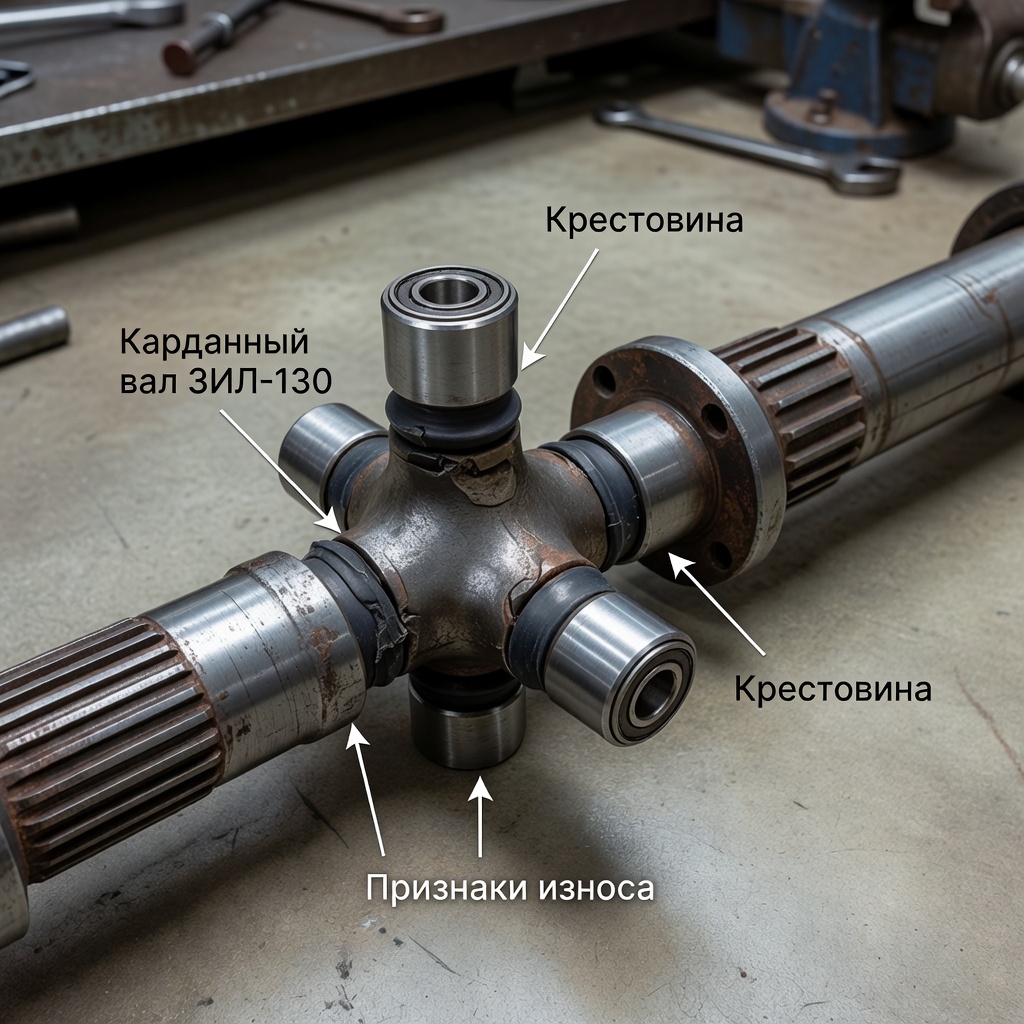

Карданный вал ЗИЛ-130: устройство и признаки износа крестовины
Шум, вибрация и рывки при трогании чаще всего заставляют владельца ЗИЛ-130 или «Бычка» первым делом осматривать крестовины и подвесной подшипник. Однако нередко причина оказывается совсем в другом месте: в шлицевом соединении, точнее в его состоянии и способе смазки. Именно шлицы на ЗИЛ-130 и других грузовиках семейства ЗИЛ первыми принимают на себя крутящий момент, работают в условиях высокого осевого усилия и при этом остаются самым недооцененным элементом карданной передачи.
Почему шлицевое соединение становится источником вибрации
Карданный вал ЗИЛ-130 имеет телескопическую конструкцию. Одна половина вала входит в другую через шлицевое соединение, которое обеспечивает компенсацию изменения длины трансмиссии при работе подвески. Пока соединение сохраняет расчетный зазор, вал работает как единое целое. Но по мере износа шлицев зазор увеличивается, и геометрическая ось вала перестает совпадать с осью вращения. Возникает дисбаланс, который невозможно исправить балансировкой, потому что люфт меняется в зависимости от нагрузки.
Важно отличать износ шлицев от износа крестовин. Крестовина дает стук при переключении передач и характерный хруст при трогании. Подвесной подшипник гудит на определенной скорости. Шлицевое соединение ведет себя иначе: вибрация ощущается под нагрузкой при разгоне и пропадает при сбросе газа, особенно если вал длинный и имеет промежуточную опору. Иногда симптом вообще не связан с шумом, автомобиль начинает дергаться при равномерном движении, и водитель ошибочно меняет крестовины, не обнаружив проблемы.
Конструктивные особенности шлицев на разных модификациях ЗИЛ
На моделях ЗИЛ-130, ЗИЛ-131, ЗИЛ-133 «Бычок» и ЗИЛ-4333 применяются разные типы карданных передач, и это напрямую влияет на требования к обслуживанию шлицевого соединения. В частности количество шлицев, их форма, способ уплотнения и место установки узла отличаются. На полноприводном ЗИЛ-131 карданных валов больше, они короче, и каждый имеет свое шлицевое соединение. На «Бычке» с короткой базой вал короче, а на удлиненных модификациях присутствует промежуточный вал с подвесным подшипником, что добавляет еще одну пару шлицев.
Смазка шлицевого соединения организована через масленку (пресс-масленку), которая расположена либо на торце скользящей вилки, либо на ее корпусе в зависимости от конструкции конкретного вала. Канал подвода смазки может забиваться, и тогда соединение работает «на сухую». Внешне это не всегда заметно, но ресурс узла сокращается в несколько раз.
Как износ шлицев изменяет работу трансмиссии
Пока зазор в шлицевом соединении находится в пределах допуска, соединение передает крутящий момент всей поверхностью шлицов. При износе нагрузка перераспределяется на оставшиеся участки, и процесс разрушения ускоряется лавинообразно. Появляются характерные признаки:
- Заметное осевое перемещение вилки относительно вала, которое слышно как щелчок при трогании с места.
- Увеличение свободного хода при покачивании рукой за карданный вал в месте соединения.
- Повышенный нагрев узла после длительной поездки.
- Потёки смазки, перемешанной с металлической пылью, на пыльнике и прилегающих поверхностях.
Если продолжать эксплуатировать такой вал, износ распространяется на вилку, шлицевой конец и приводит к недопустимому биению. Ресурс крестовин и подвесного подшипника при этом резко снижается, потому что они начинают работать под постоянным угловым воздействием. Поэтому при диагностике вибрации карданного вала ЗИЛ нужно проверять не только опоры и крестовины, но и осевой люфт шлицевого соединения.
Особенности обслуживания и смазки шлицевого соединения
Главная ошибка при обслуживании шлицев ЗИЛ-130, ЗИЛ-131 и «Бычка» состоит в том, что узел просто набивают солидолом до появления смазки из-под пыльника. Делать это необходимо, но только определенной смазкой и при соблюдении технологии.
Обычный солидол не предназначен для работы в шлицевом соединении карданного вала. Он вымывается, загустевает на морозе и не обеспечивает защиту от ударных нагрузок. Необходима трансмиссионная или специальная смазка для шлицевых соединений с противоизносными присадками. Важно обращать внимание на консистенцию: слишком жидкая смазка будет выдавливаться через уплотнение при вращении вала, а слишком густая не попадет в зазоры между шлицами.
Перед смазкой нужно промыть узел в том случае, если в нем присутствуют старая загустевшая смазка и металлическая стружка. В противном случае новая смазка смешается с абразивом и ускорит износ. На большинстве модификаций шлицевое соединение закрыто резиновым пыльником, который при демонтаже вала нужно осматривать на наличие трещин и разрывов. Пыльник выполняет функцию не только защиты от грязи, но и удержания смазки внутри узла.
Диагностика и определение остаточного ресурса
Точную величину зазора в шлицевом соединении в домашних условиях измерить сложно. Однако можно определить предельное состояние узла. Для этого вал снимают, укладывают на ровную поверхность и от руки проворачивают одну часть относительно другой. Люфт определяется по касательной, и небольшая выборка при этом считается нормой. Если люфт ощущается явно и сопровождается металлическим стуком, соединение требует ремонта.
Существенный признак износа только шлицев: вал легко выходит на небольшую длину и снова садится, но при этом следы износа и выработка хорошо видны на шлицах. Задиры и коррозия на рабочих поверхностях также неприемлемы. Допустимо оценивать состояние соединения по наличию видимого износа и по изменению характера работы трансмиссии при движении автомобиля.
Следует обратить внимание на то, что стук в шлицевом соединении часто проявляется при переключении передач и при резком сбросе газа. В этот момент осевая нагрузка меняет знак, и вал перемещается в шлицах. На холостых оборотах при стоянке автомобиля люфт может не проявляться совсем, так как нагрузка на узел отсутствует.
Выбор варианта ремонта: замена вала или восстановление шлицев
Если износ шлицевого соединения превышает допустимый, есть несколько решений. Для ЗИЛ-130 проще всего купить новый карданный вал в сборе или отдельно шлицевую вилку. Для редких модификаций или спецтехники бюджетных вариантов меньше, но возможно восстановление шлицевой части методом наплавки с последующей механической обработкой. Такой способ восстановления требует высокой квалификации исполнителя и последующей балансировки вала в обязательном порядке.
Замена только вилки с изношенными шлицами не решает проблему полностью, если изношен и вал. Поэтому важно проверить состояние обеих деталей. Если на валу есть выработка шлицев по всей длине, необходима замена узла. Критично подходить к выбору детали по каталогу: передаточное число, количество шлицев и посадочные диаметры у разных модификаций различаются. Перед заказом лучше снять вал и сверить его конструкцию с фактическими размерами.
В некоторых случаях допускается ремонт шлицевого соединения без замены всего вала, когда изношена только скользящая вилка. Она дешевле вала в сборе. Однако нужно учитывать, что ресурс нового соединения будет зависеть от состояния ответной шлицевой части вала. При небольшой выработке зазор после установки новой вилки может остаться увеличенным.
Практический подход к диагностике вибрации
Необходимо привыкнуть к тому, что шум и вибрация карданной передачи не всегда возникают из-за крестовин или подвесного подшипника. На ЗИЛ-130 и других длиннобазных модификациях износ шлицевого соединения встречается очень часто, особенно если автовладелец не следит за состоянием пыльников и не использует нужную смазку. При этом узел продолжает работать и даже не проявляет себя явным стуком, пока амплитуда вибрации не станет критической.
Водителю, заметившему вибрацию под нагрузкой, следует приподнять задний мост и проверять каждый вал трансмиссии карданной передачи по отдельности. Опытный механик может определить состояние шлицов, удерживая вал рукой и проворачивая его. Но окончательное решение о ремонте или замене узла принимается после снятия и визуального осмотра на предмет износа и выработки.
Кроме того, нужно помнить о смежных узлах: подвесной подшипник имеет свой ресурс, а его дефекты усугубляют работу шлицевого соединения из-за дополнительной вибрации. Если карданный вал ЗИЛ имеет несколько шарниров и промежуточную опору, следует проверять их в комплексе. Состояние шлицев влияет на работу опоры, а отсутствие смазки в ней может стать причиной перекоса и увеличения нагрузки на остальные элементы передачи.
Практический вывод
При появлении вибрации, стука или рывков в трансмиссии ЗИЛ любой модели первым делом проверяйте не только крестовины, но и шлицевое соединение. Это достаточно быстрая операция, не требующая полной разборки. Хватайте вал рукой в месте соединения и попробуйте покачать его в осевом направлении. Люфт более нескольких миллиметров при усилии руки — повод для снятия вала и осмотра. Не забудьте проверить состояние смазки и наличие металлической стружки на шлицах. Для профилактики используйте смазку, предназначенную для шлицевых соединений, и следите за целостностью пыльников. При заказе нового вала или вилки сообщите продавцу модель автомобиля, год выпуска и особые параметры: длину вала, количество шлицев, тип фланца и наличие промежуточной опоры. Для получения информации о восстановлении валов на профильном предприятии полезно изучить раздел по балансировке карданных валов и ремонту шлицевых соединений на сайтах, специализирующихся на трансмиссиях грузовых автомобилей. Если вал уже демонтирован и выявлен предельный износ шлицев или изгиб трубы, стоит сразу отказаться от временных решений, таких как «запрессовка» или подварка узла, и рассмотреть полную замену либо профессиональное восстановление с последующей балансировкой на стенде. Только так можно гарантировать нормальную работу трансмиссии и исключить повторное появление вибрации на скорости.
