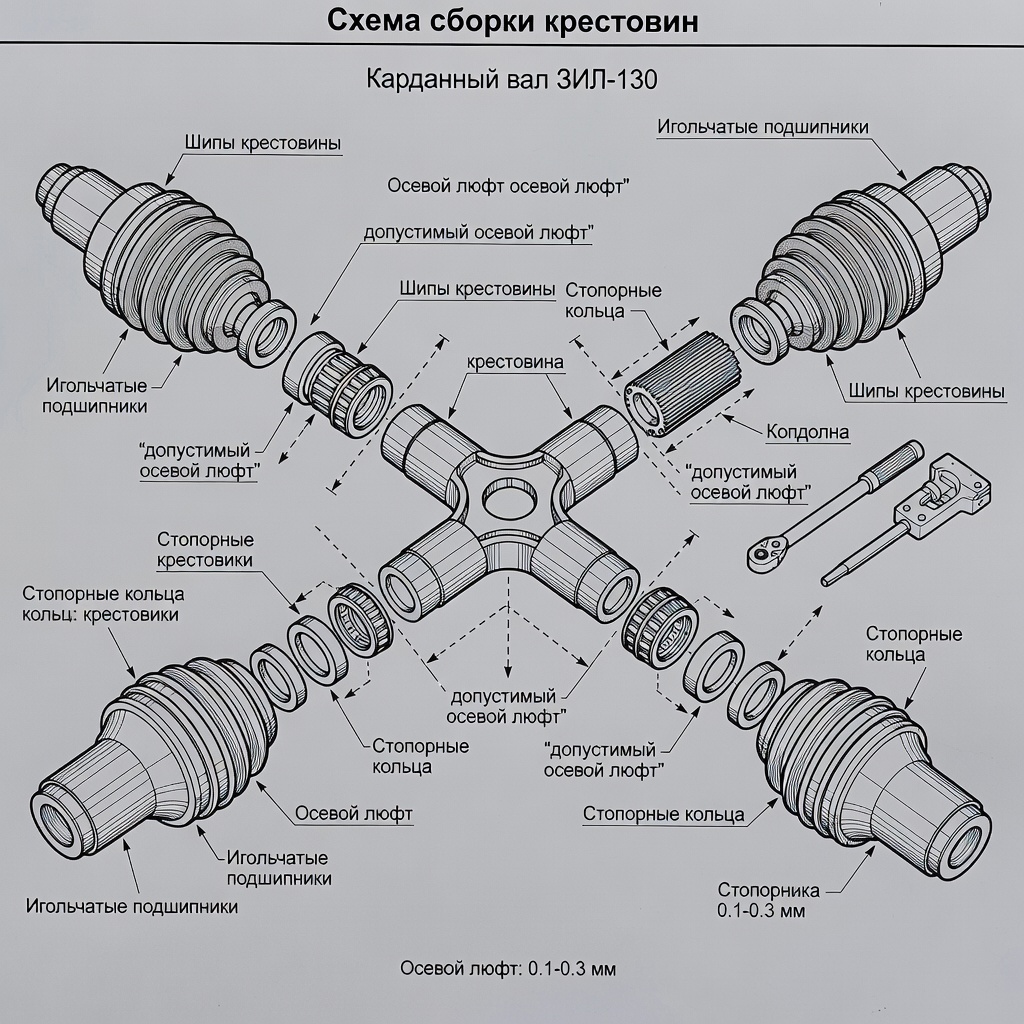

Карданный вал ЗИЛ-130: схема сборки крестовин и осевой люфт
Привод грузового автомобиля не прощает «приблизительного» подхода к замене деталей. Когда на ЗИЛе с двухступенчатой раздаточной коробкой или на шасси с межосевым дифференциалом начинается вибрация, первым подозреваемым часто становится карданный вал. Однако на машинах с формулой 6х4, таких как ЗИЛ-133ГЯ или ЗИЛ-133Г40, вибрация может исходить от одного из трех валов трансмиссии, и замена не того элемента не решит проблему. Чтобы не менять исправные узлы, стоит разобраться, какой из валов нагружен больше, как отличить его неисправность от проблем двигателя или ведущего моста, и почему для ЗИЛ-133 межосевой карданный вал требует особого внимания при диагностике.
Трансмиссия ЗИЛ-133: где находится проблема
На шасси ЗИЛ-133 устанавливается несколько вариантов коробок передач, но главная особенность компоновки с колесной формулой 6х4 заключается в наличии межосевого редуктора. В трансмиссии присутствуют три карданных вала: основной (от КПП к промежуточной опоре или непосредственно к среднему мосту), промежуточный (между средним и задним мостом) и собственно межосевой вал, который соединяет коробку передач с раздаточной коробкой или редуктором. Водители часто называют межосевым валом именно тот элемент, что расположен между КПП и первым ведущим мостом, что технически неверно, но распространено в обиходе.
Для грузовика ЗИЛ-133ГЯ с дизельным двигателем и механической КПП характерна большая длина основного вала. Этот узел имеет промежуточную опору, что делает его критичным к состоянию подвесного подшипника. Если вибрация появляется при трогании или на низких оборотах, а на скорости свыше 70 км/ч исчезает, причина часто кроется в увеличенном люфте шлицевого соединения основного вала. При резком сбросе газа ощущается толчок, который многие механики ошибочно принимают за неисправность редуктора заднего моста.
Почему на ЗИЛ-133 выходит из строя межосевой вал
На автомобилях с колесной формулой 6х4, где оба задних моста являются ведущими, межосевой карданный вал работает в условиях постоянной нагрузки. Это связано с кинематикой привода: даже при движении по прямой оба моста передают крутящий момент одновременно, а жесткая связь между ними приводит к циркуляции мощности. В отличие от обычного грузовика с одним ведущим мостом, где вал испытывает только скручивание, здесь на шлицевое соединение и крестовины действуют дополнительные знакопеременные нагрузки.
Из практики ремонта известно, что на ЗИЛ-133 в первую очередь изнашиваются крестовины того вала, который расположен ближе к КПП. Причина в том, что этот вал не имеет промежуточной опоры, если речь идет о модификации с укороченной базой, либо опора установлена слишком близко к фланцу раздаточной коробки. При малейшем нарушении соосности установки агрегатов крестовина начинает работать под углом, который превышает допустимые 3-4 градуса. Это приводит к ускоренному износу игольчатых подшипников и появлению характерного хруста при переключении передач.
Как отличить вибрацию кардана от других неисправностей
Вибрация на ЗИЛ-133 может иметь несколько источников, и диагностика «на слух» часто дает ложные результаты. Если вибрация появляется строго в диапазоне 40-60 км/ч и исчезает после переключения на высшую передачу, вероятен дисбаланс вала. Однако когда вибрация ощущается на всех передачах и усиливается при разгоне, стоит проверить состояние подушек двигателя и коробки передач. Провисший силовой агрегат меняет угол установки КПП, и даже идеально отбалансированный вал начинает работать с биением.
Отличить проблему межосевого вала от неисправности редуктора можно по характеру нагрузки. При движении накатом (нейтральная передача) редукторы мостов продолжают вращаться, и шум от них сохраняется. Если же гул пропадает при выключении сцепления, а вибрация появляется только под нагрузкой, источник находится выше по трансмиссии. Для проверки состояния валов на ЗИЛ-133 с двухступенчатой раздаточной коробкой можно включить пониженную передачу и прослушать поведение машины на малой скорости: если стук синхронизирован с оборотами карданного вала, а не колес, проблема локализована именно в вале или его крестовинах.
Особенности шлицевого соединения в межосевом валу
На многих модификациях ЗИЛ-133 межосевой карданный вал имеет шлицевую муфту, компенсирующую изменение расстояния между агрегатами. При жесткой установке редукторов ход подвески не влияет на длину вала, но при деформации рамы или износе сайлентблоков возникает осевое усилие, которое передается на шлицы. В результате эвольвентные шлицы изнашиваются неравномерно, и появляется люфт, который невозможно устранить заменой крестовины.
Важно учитывать, что для ЗИЛ-133 существует несколько типов шлицевых соединений. На ранних выпусках применялись шлицы с прямобочным профилем, на поздних — с эвольвентным. Они не взаимозаменяемы, хотя внешне вал может выглядеть одинаково. Если установить вал от ранней модификации на позднее шасси, люфт появится сразу после установки, а через несколько тысяч километров начнется интенсивное изнашивание ответной вилки КПП. Проверить тип профиля можно только по маркировке или фактическому замеру диаметра шлицев.
Последствия эксплуатации с изношенным валом
Работа на автомобиле с увеличенным люфтом межосевого вала приводит к ударным нагрузкам на шестерни редуктора среднего моста. Особенно опасен такой режим для ЗИЛ-133 с дизельным двигателем, который развивает высокий крутящий момент на низких оборотах. Рывок при включении сцепления может достигать такой силы, что срезает шпонку крепления фланца или повреждает подшипники дифференциала.
Еще одна характерная проблема возникает при замене только изношенного вала на контрактный. Карданный вал является частью динамической системы, которая включает в себя фланцы, вилки и эластичную муфту. Если заменить один вал, оставив старые фланцы с выработкой, новый узел быстро выйдет из строя. Фланцы КПП и редуктора ЗИЛ-133 имеют посадочные поверхности, которые изнашиваются совместно с крестовиной. Наличие на фланце выработки от игольчатых подшипников — это уже основание для его замены, а не только для установки нового вала.
Балансировка и ремонт валов ЗИЛ-133
Восстановление межосевого карданного вала ЗИЛ-133 требует стендовой балансировки. Не рекомендуется выполнять эту операцию в гаражных условиях, так как погрешность в установке грузиков приводит к появлению биения на высоких оборотах. Для грузовиков с максимальной скоростью 90-100 км/ч дисбаланс в 30-40 грамм на фланец дает вибрацию, которая разрушает подшипники КПП.
Типичный ремонт включает замену крестовин, переборку шлицевого соединения и проверку соосности фланцев. Если вал имеет погнутость трубы (это часто происходит при ударе о препятствие или при неправильной транспортировке), его необходимо править на специализированном оборудовании. Исправление вала ЗИЛ-133 возможно только в том случае, если биение не превышает 1-2 мм. В противном случае требуется замена трубы или всего узла в сборе.
Особенности установки и эксплуатации
При установке вала на автомобиль необходимо строго соблюдать совпадение стрелок или меток на шлицевой муфте и трубе. Это требование действует для всех карданных валов ЗИЛ, включая межосевой. Нарушение взаимного расположения вилок приводит к дисбалансу, который не устраняется никакой балансировкой.
После ремонта кардана важно проверить углы установки агрегатов. Если подушки двигателя изношены или регулировочные прокладки под КПП удалены, угол наклона вала может превысить допустимый. На ЗИЛ-133 с рессорной подвеской даже незначительная просадка рессор заднего моста изменяет угол между фланцем редуктора и валом. Если после замены крестовины через несколько дней появляется свист или хруст, следует проверить не сам вал, а состояние рессор и их крепление.
Смазка шлицевого соединения выполняется при каждом техническом обслуживании, но на практике владельцы часто игнорируют эту операцию. На межосевом валу ЗИЛ-133 шлицы работают под постоянной нагрузкой, и отсутствие смазки приводит к их «схватыванию». В результате вал перестает компенсировать тепловое расширение агрегатов, и при прогреве трансмиссии возникает осевое усилие, которое выдавливает сальники редукторов и КПП.
Практический вывод
Перед тем как заказывать межосевой карданный вал для ЗИЛ-133, обязательно уточните год выпуска шасси, тип коробки передач и наличие раздаточной коробки. Снимите вал и проверьте маркировку, а не полагайтесь только на визуальное сходство. Если шлицевое соединение имеет заметный люфт при покачивании руками, а крестовины вращаются с заеданием, узел подлежит ремонту или замене. Эксплуатация машины с поврежденным карданным валом опасна не только для трансмиссии, но и для участников движения, так как разрушение крестовины на ходу приводит к падению вала на дорогу и блокировке колес.
