Кардан ЗИЛ-130: устройство, износ крестовины и вибрация при разгоне
Шум и вибрация на ЗИЛ-130 при движении часто списывают на двигатель или коробку, но после замены масла и регулировок проблема остается. Характерный гул, нарастающий к 40-60 км/ч, или ритмичные удары при сбросе газа обычно указывают на износ карданной передачи. Однако прежде чем менять вал целиком, нужно разобраться, какой именно элемент разрушается: крестовина, подвесной подшипник, шлицевое соединение или сам трубный кардан после деформации.
Почему гул появляется именно на ЗИЛ-130 и его модификациях
Особенность компоновки ЗИЛ-130 и большинства машин на его базе (АМО, ЗИЛ-ММЗ, пожарные и бортовые версии) в том, что трансмиссия состоит из нескольких карданных валов. Между коробкой и задним мостом установлен промежуточный вал на подвесном подшипнике, а далее идет основной вал к главной передаче. Такая схема позволяет компенсировать ходы подвески и обеспечивает плавность хода даже с длинной базой. Но она же создает несколько точек износа.
Если автомобиль эксплуатировался с перегрузом или на разбитых дорогах, нагрузка распределяется неравномерно. Первыми страдают крестовины, особенно та, что ближе к раздаточной коробке или коробке передач. Результат вибрации на ЗИЛ-130 ощущается как дрожание кузова и рулевого колеса на определенной скорости, а при полном разрушении игольчатого подшипника появляется металлический хруст при старте.
Разница в конструкции: какой карданный вал ЗИЛ-130 стоит на машине
Нельзя подойти к вопросу универсально: кардан ЗИЛ-130 имеет несколько исполнений. На ранних выпусках и машинах с четырехступенчатой коробкой передач применялись одни размеры труб и крестовин, на поздних с пятиступенчатой КПП другие. Также отличаются фланцы для крепления к фланцу ведущей шестерни главной передачи и эластичной муфте.
На автомобилях с удлиненной базой (например, на шасси под установку цистерн или фургонов) промежуточный вал длиннее, и его трубная часть испытывает другие нагрузки. Если машина переоборудована или на нее установлен нештатный подвесной подшипник, геометрия линии вала нарушается. Проверить соответствие можно по бирке на трубе или по штампу на фланце. Сверяйте применяемость по каталогу: если вал имеет признаки заводской балансировки с приваренными пластинами, а балансировочные грузики сорваны, эксплуатировать его дальше не стоит.
Первичные признаки неисправности и их связь с элементами вала
Симптомы важно разделять. Вибрация ЗИЛ-130, появляющаяся только при разгоне и исчезающая накатом, чаще связана с люфтом в шлицевом соединении. Изнашиваются шлицы, вал начинает «гулять», меняется угол установки. В этом случае будет слышен глухой стук при трогании с места и при резком переключении передач.
Гул на постоянной скорости, не зависящий от положения педали газа, часто создает подвесной подшипник. Его обойма может проворачиваться в кронштейне, что усиливает вибрацию и приводит к быстрому износу крестовины промежуточного вала. Проверить можно так: положить руку на кронштейн подвесного подшипника при работающем двигателе и включенной передаче на неподвижной машине, но лучше сделать это на смотровой яме с помощником.
Отдельный случай локальная вибрация после замены крестовины. Часто механики забывают про заводские метки на вилках: если разобрать шлицевое соединение и переставить части вала относительно друг друга на 180 градусов, дисбаланс становится критическим. Поэтому перед разборкой всегда маркируйте положение вилок.
Крестовина или подвесной подшипник

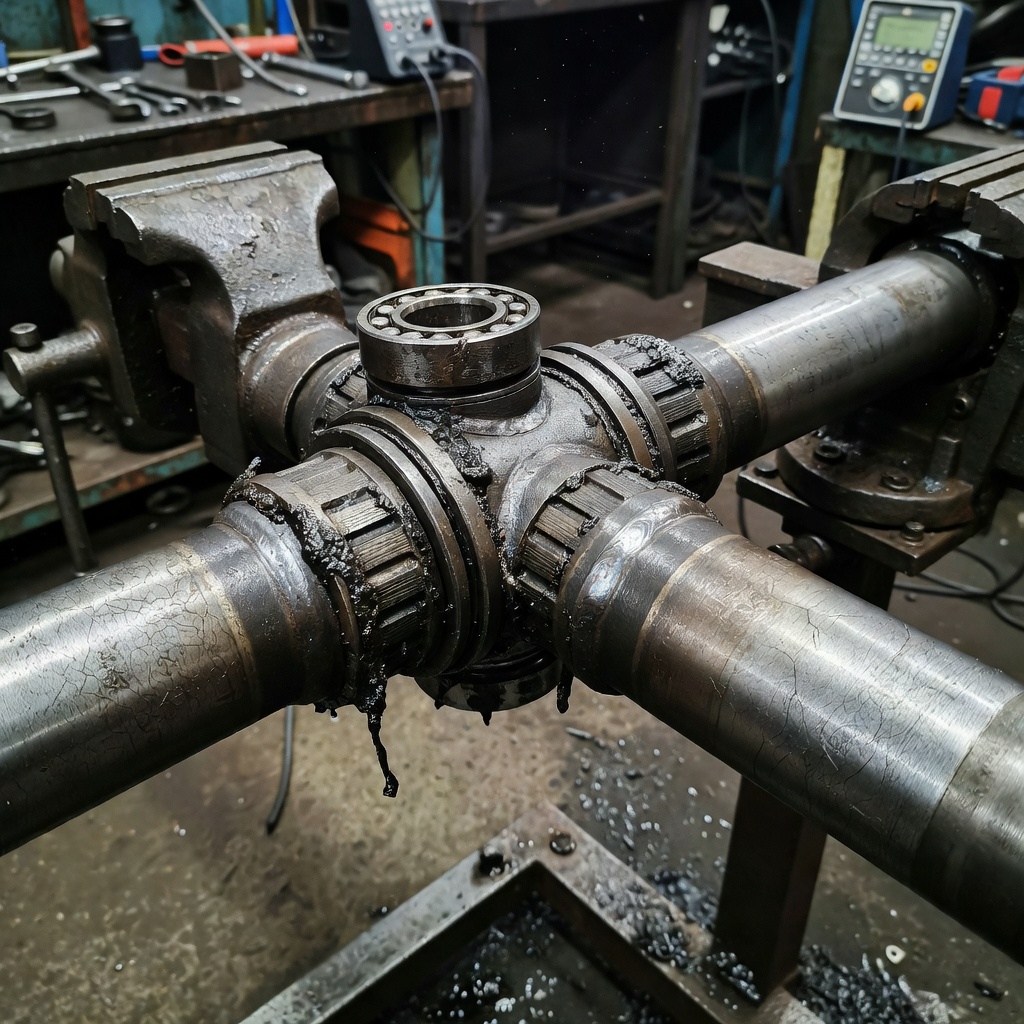

Крестовина изнашивается быстрее, если разрушен сальник и вымыта смазка. Характерный признак сухой крестовины скрип или щелчки при покачивании вала рукой. Подвесной подшипник определяется по шуму при вращении без нагрузки. Чтобы отличить одно от другого, отсоедините задний конец вала от моста и проверните его рукой: если вращение сопровождается хрустом, меняйте подшипник. Если слышен щелчок в плоскости крестовины, ее нужно заменить.
Шлицевое соединение: почему люфт опасен
Шлицевое соединение ЗИЛ-130 передает крутящий момент от коробки к валу. Со временем шлицы выбиваются, особенно при недостаточной смазке. Признак этого сильный стук при включении сцепления. Эксплуатация с люфтом ведет к поломке вилки или трубы. Проверяется соединение покачиванием вала в вертикальной и горизонтальной плоскости. Если ощутимый зазор присутствует, требуется ремонт шлицевого соединения: наварка, протяжка или замена вала в сборе.
Диагностическая последовательность при вибрации на скорости
- Поднимите автомобиль на подъемнике или заглубите в яму так, чтобы задние колеса свободно вращались.
- Осмотрите трубу вала на вмятины, следы ударов и отсутствие балансировочных пластин.
- Проверьте затяжку болтов крепления фланцев к фланцам коробки и моста. Часто вибрация появляется из-за ослабшего крепежа.
- Покачайте вал за вилку в районе крестовин и за шлицевую часть. Запишите, где есть люфт.
- Проверьте состояние подвесного подшипника, его кронштейна и резиновой подушки.
- Оцените центровку валов: угол между промежуточным и основным валом должен быть одинаковым на обеих крестовинах.
Если после такой проверки точная причина неясна, эксплуатировать автомобиль нельзя. Усиленный гул при 60 км/ч часто означает, что крестовина уже начала разрушать стакан, а заклинивание подвесного подшипника на ходу способно заблокировать трансмиссию.
Для точного определения необходима стендовая диагностика и балансировка карданного вала, которую выполняют на профильном оборудовании. Только на стенде можно выявить скрытый дисбаланс, который не ощущается при ручной проверке.
Влияние колесной базы и типа шасси на неисправность
Карданный вал ЗИЛ-130 на короткой базе 3800 мм и на удлиненной 4500 мм работает в разных режимах. Длинный вал с двумя промежуточными опорами, как на некоторых специальных шасси, более чувствителен к деформации рамы. Если рама имеет трещины в районе кронштейнов подвесных подшипников, вал начинает работать под углом, что вызывает быстрый износ крестовин и многократно усиливает вибрацию. Поэтому перед ремонтом кардана проверьте геометрию рамы и точки крепления кронштейнов.
Особые случаи: межосевой и вспомогательный кардан
На трехосных модификациях, таких как ЗИЛ-131 и некоторые армейские версии, устанавливается межосевой карданный вал между передним и задним мостами. Его неисправность проявляется стуком при движении по бездорожью и на малых скоростях. Также на специализированной технике (например, на автомобилях с гидроусилителем или лебедкой) есть вспомогательные валы привода насосов. Они имеют малую длину и высокую частоту вращения, поэтому требуют точной соосности. Не путайте симптомы неисправности трансмиссионного кардана с проблемами привода гидронасоса: в первом случае вибрация зависит от скорости движения, во втором от оборотов двигателя.
Ремонт или замена: практический алгоритм
Если вал имеет вмятину на трубе или погнут, его дальнейшая эксплуатация невозможна. Правка трубы кустарным способом недопустима: после такой операции невозможно восстановить геометрию шлицевых канавок и центровку. Замена в сборе предпочтительна, когда изношены шлицы или есть трещины в вилках.
Если целы труба и вилки, но разрушена крестовина, выполняют замену крестовины карданного вала. При этом проворачивается стакан, устанавливаются новые игольчатые подшипники. Требуется точный подбор крестовины по размеру и типу стопорных колец. На ЗИЛ-130 используется несколько типоразмеров, и каталожный номер нужно сверять с фактическим расстоянием между ушками вилки.
При износе подвесного подшипника выполняют замену подвесного подшипника с обязательной проверкой центровки. После установки нового подшипника важно обеспечить соосность опор и вала, иначе он быстро выйдет из строя.
Если вибрация осталась после выполнения всех ремонтных работ, единственным решением будет стендовая балансировка. Заводской вал имеет балансировку, которую невозможно сохранить после разборки, если не отмечено положение деталей.
Что должно насторожить и когда прекратить движение
- Сильная вибрация, которая не проходит при снижении скорости.
- Металлический скрежет, слышимый даже в кабине с закрытыми окнами.
- Следы свежей смазки на крестовинах при том, что шприцевание не проводилось.
- Люфт в шлицевом соединении, ощутимый рукой.
- Проворот подвесного подшипника в кронштейне.
В каждом из этих случаев движение опасно. При разрушении кардана на ходу он может заклинить или повредить коробку передач, а вал, сорванный с фланца, пробивает пол или топливный бак. Останавливайте автомобиль, отключайте вал от моста, если вибрация появилась на дороге, и двигайтесь на аварийной скорости до ближайшей стоянки или вызывайте эвакуатор.
Для грамотного заказа деталей запишите маркировку старого вала, количество и расположение крестовин, длину трубы от фланца до фланца и способ крепления подвесного подшипника. Эти сведения позволят подобрать корректную замену без ошибок. Если планируете делать ремонт самостоятельно, приготовьте съемники для стопорных колец и следите за тем, чтобы пальцы крестовины плотно входили в вилки без зазора. После сборки обязательно выполните балансировку в сборе.
Эксплуатация грузовика ЗИЛ напрямую зависит от состояния трансмиссии. Не пытайтесь ездить с вибрацией, надеясь, что она пройдет. Чаще всего через тысячу километров вместо замены крестовины придется менять весь вал вместе с подвесным подшипником. Своевременная диагностика и выполнение работ по регламенту сберегут ресурс коробки передач и главной передачи.
