ЗИЛ-130: устройство карданной передачи и признаки износа крестовин
Шум, вибрация и рывки при трогании на ЗИЛ-130, ЗИЛ-131 или «Бычке» часто списывают на двигатель, коробку или мосты. Но если глушитель в порядке, КПП переключается четко, а гул усиливается с ростом скорости, причина обычно кроется в трансмиссии. Специфика карданной передачи грузовика в том, что она соединяет агрегаты, закрепленные на раме, с мостом, который постоянно меняет положение на рессорах. Любая потеря геометрии, износ шлицевого соединения или разрушение подвесного подшипника превращает вращение вала в источник биения. Рассмотрим, как выявить неисправность карданного вала ЗИЛ до того, как она приведет к замене узла целиком.
Какие валики установлены на разных модификациях ЗИЛ
Конструкция карданной передачи зависит от колесной формулы и компоновки. На классическом заднеприводном ЗИЛ-130 с бортовой платформой передача крутящего момента идет от КПП к заднему мосту через один вал с промежуточной опорой. Такую же схему имеет большинство самосвалов ЗИЛ-ММЗ-4502 и шасси под надстройки.
На полноприводных ЗИЛ-131 карданов больше. Здесь крутящий момент распределяется через раздаточную коробку. От нее идут отдельные валы на передний и задний мосты, а также промежуточный вал привода среднего моста на трехосных модификациях. Нередко на спецтехнике на базе ЗИЛ встречается дополнительный кардан привода лебедки или гидронасоса. Эти элементы не относятся к трансмиссии и не создают шума при прямолинейном движении, хотя при диагностике вибрации их тоже стоит исключить.
При заказе деталей важно уточнять год выпуска и модель шасси. У ранних ЗИЛ-130 и более поздних машин с индексом ЗИЛ-431410 может отличаться длина вала и тип фланцев. Полноприводные модификации имеют укороченную базу и собственную схему крепления опор. Универсального вала «на все ЗИЛы» не бывает. Если точных данных по маркировке нет, правильнее снять узел и замерить длину по шлицам, диаметр фланцев и расстояние между крестовинами.

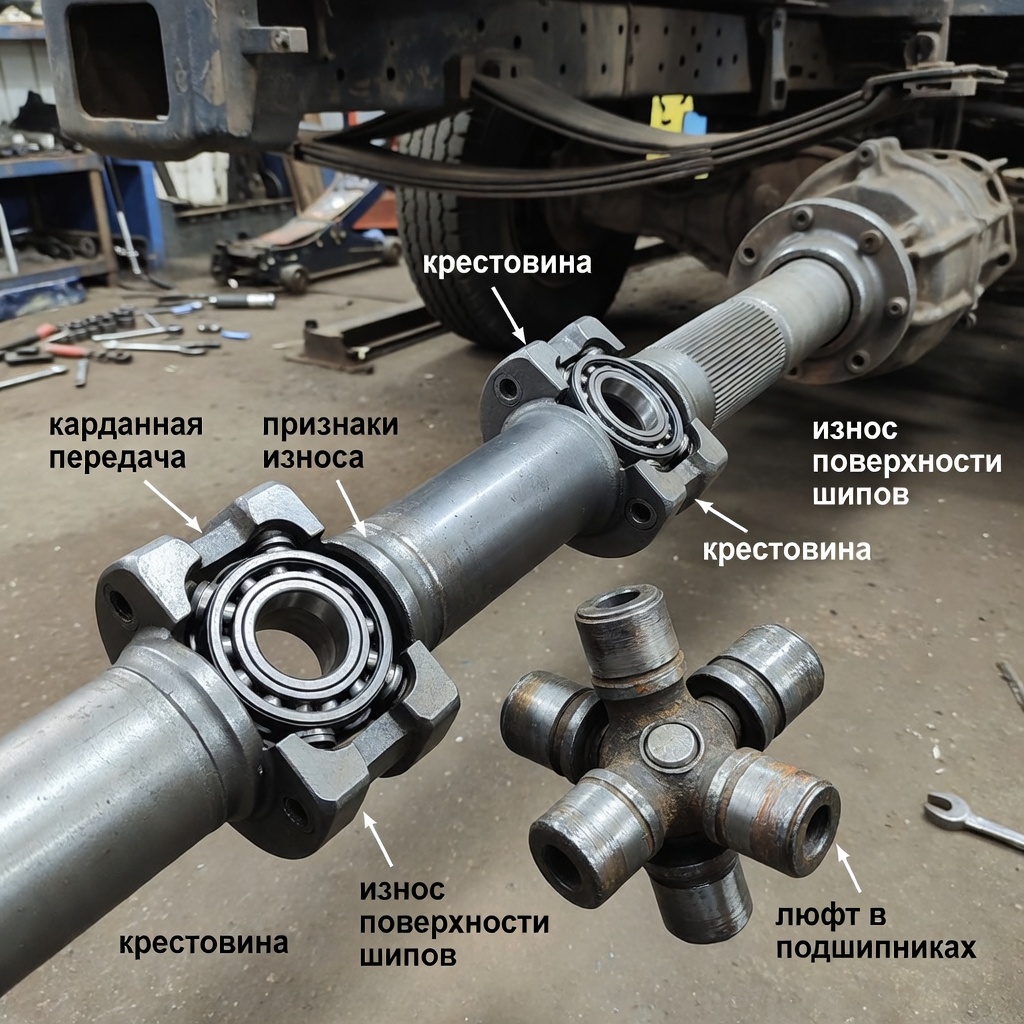

Признаки износа крестовин и подвесного подшипника
Первое, что слышит водитель, это глухие щелчки при переключении передачи и при резком сбросе газа. Звук повторяется при каждом изменении нагрузки на трансмиссию. Так проявляется люфт в крестовинах. С течением времени щелчки переходят в постоянный гул, особенно на скорости 40-60 км/ч. Если не обратить внимания на стук в карданном вале вовремя, игольчатые подшипники крестовины рассыпаются, и вал повреждает пыльники или гнезда вилки.
Подвесной подшипник ЗИЛ выходит из строя иначе. Его неисправность дает низкий гул, похожий на шум ступичного подшипника, но с определенной периодичностью. Вибрация обычно появляется на определенном диапазоне скоростей и может исчезать при сбросе газа. На поздних стадиях разрушения подшипника вал начинает «болтаться», что вызывает биение всей карданной линии.
Для точной проверки поднимите автомобиль на подъемнике или яме. Возьмитесь за вал двумя руками возле крестовины и попробуйте провернуть его в противоположные стороны. Люфт даже в один-два миллиметра говорит о выработке игольчатых подшипников. У подвесного подшипника проверяют радиальный люфт, покачивая вал в вертикальной плоскости. Дополнительно осмотрите резиновую подушку опоры: трещины и отслоение резины от обоймы недопустимы.
Шлицевое соединение как источник вибрации
Шлицевая часть карданного вала ЗИЛ компенсирует изменение расстояния между коробкой и мостом при ходе подвески. На грузовиках с пробегом свыше 200 тысяч километров шлицы изнашиваются неравномерно. Вместо плотного прилегания появляется продольный люфт, который невозможно устранить подтяжкой или смазкой больше чем на короткий срок.
Характерный симптом изношенного шлицевого соединения не гул, а вибрация и толчки при трогании с места. На малом ходу и при буксовании сцепления чувствуется, что вал «проворачивается» с задержкой. Задний мост получает толчок, который водители иногда описывают как удар в кузов.
На ЗИЛ-130 шлицевое соединение закрыто пыльником. Если пыльник порван и смазка вымыта, износ происходит ускоренно. Зимой в соединение попадает влага, и при морозе вал может заклинить частично. При диагностике обратите внимание на состояние защитного чехла. Даже если люфт пока не ощущается, порванный пыльник требует замены вместе с набивкой свежей смазки.
Дисбаланс и погнутость вала
Отдельный случай, когда крестовины и подшипники в порядке, а вибрация остается. Это результат деформации трубы вала при ударе о препятствие или при неправильной транспортировке. Нагрузочный режим грузовика усугубляет проблему: при перегрузе заднего моста амплитуда биения увеличивается.
Погнутый вал невозможно выправить в гаражных условиях. Даже незначительное отклонение в несколько миллиметров создает центробежную силу, которая разрушает подвесной подшипник и крестовины. Определить деформацию можно индикатором при вращении вала на стенде. Визуальный осмотр часто показывает лишь сильные повреждения. Если автомобиль попадал в яму или наезжал на массивное препятствие, вал необходимо проверить на биение до того, как менять подшипники.
Дисбаланс возникает также после замены крестовины без соблюдения взаимного расположения вилок. На карданных валах ЗИЛ вилки на концах должны лежать в одной плоскости. Смещение на один зуб шлицевого соединения вызывает сильную вибрацию на скорости свыше 50 км/ч. Поэтому при обратной сборке нанесите метки на вал и вилку перед разъединением.
Методика пошаговой проверки
Диагностика карданной передачи ЗИЛ происходит в следующем порядке:
- Осмотр пыльников крестовин и шлицевого соединения на наличие трещин и потери герметичности.
- Проверка люфта в крестовинах покачиванием вала в двух плоскостях.
- Осмотр подвесного подшипника на отсутствие радиального люфта и повреждений резиновой опоры.
- Проверка затяжки болтов фланцев и состояния гаек крепления опоры к раме.
- Оценка состояния эластичной муфты, если она установлена на конкретной модификации.
- Проверка уровня смазки в шлицевом соединении: он должен быть достаточным, а смазка без металлической стружки.
Не пытайтесь определить неисправность карданного вала только по звуку. Шум от изношенного подшипника в раздаточной коробке или главной паре моста может быть похож на гул опоры. Точная диагностика возможна при поднятых колесах и работе двигателя на разных передачах. Но даже в этом случае незначительное биение неуловимо без стендового оборудования.
Почему требуется балансировка после ремонта
После замены крестовин, подвесного подшипника или шлицевой части карданный вал ЗИЛ теряет заводскую балансировку. На производстве каждый вал настраивают индивидуально, приваривая балансировочные пластины. При разборке и повторной сборке с новыми деталями вес узла меняется, и заводская корректировка становится неточной.
Эксплуатация неуравновешенного вала приводит к быстрому выходу из строя новых деталей. Игольчатые подшипники крестовин работают с перегрузкой, подвесная опора нагревается, резиновая подушка разрушается. Вибрация передается на раму и кабину, что ускоряет износ опор двигателя и КПП.
Поэтому после любого ремонта с заменой вращающихся деталей необходима динамическая балансировка карданного вала на специализированном стенде. Процедура выявляет биение и позволяет установить корректирующие грузики в нужных точках. Без этой операции невозможно гарантировать ресурс отремонтированного узла, даже если использованы качественные крестовины для карданных валов ЗИЛ.
Смазка как профилактика преждевременного износа
Крестовины и шлицевое соединение карданной передачи требуют регулярного обслуживания. На грузовиках без централизованной системы смазки предусмотрены пресс-масленки. Периодичность обслуживания зависит от условий эксплуатации: при работе в карьерах, на грунтовых дорогах или в зимний период интервал сокращают.
Смазку нагнетают до появления свежего состава из-под уплотнений. Если смазка не выходит, это указывает на забитые каналы или разрушенные пыльники. В таких случаях без замены детали не обойтись. Недостаточное количество смазки не менее опасно, чем ее отсутствие. Игольчатые подшипники крестовины работают в режиме качения, и без смазки они разрушаются в течение нескольких тысяч километров.
Применяйте смазку, рекомендованную для игольчатых подшипников карданных шарниров. Обычный литол не обеспечивает нужных свойств при высоких оборотах и температуре. Экономия на специализированном составе приводит к ускоренному износу и повторному ремонту уже через 20-30 тысяч километров.
Подбор вала при полной замене
Если вал поврежден настолько, что ремонт трубы или шлицевой части невозможен, требуется подбор нового или восстановленного узла. Здесь важно не ошибиться с длиной и типом фланцев. На ЗИЛ-130 применяются фланцы с четырехболтовым креплением, но диаметр окружности и размер центрирующего пояска могут отличаться у разных заводов-изготовителей. Для полноприводных модификаций ЗИЛ-131 фланцы раздаточной коробки имеют иные параметры.
Перед заказом подготовьте информацию:
- модель шасси и год выпуска;
- тип коробки передач (механическая или гидромеханическая, если речь о спецверсиях);
- колесная формула;
- расстояние между фланцами в сжатом состоянии.
Без точных заводских данных не полагайтесь на внешнее сходство валов от разных модификаций. На сервисе kardan-zil.ru можно согласовать применяемость по конструктивным признакам и подобрать деталь под конкретное шасси, сравнивая размеры со снятым узлом.
Перед монтажом нового вала проверьте состояние фланцев коробки и моста: их биение или повреждение посадочных мест сведет на нет усилия по замене. Убедитесь в целостности кронштейнов крепления подвесного подшипника и наличии штатных проставок. После установки вала выполните контрольную поездку с плавным разгоном и торможением двигателем.
Когда эксплуатация недопустима
Люфт в крестовине более 2 мм, трещина в трубе или вилке, разрушение шлицевой втулки, выработка посадочного места под подвесной подшипник являются основаниями для немедленного прекращения движения. Обрыв карданного вала на ходу не только оставляет автомобиль без трансмиссии, но и повреждает тормозные магистрали, топливные трубки и может стать причиной аварии.
Если вибрация усиливается с ростом скорости и сопровождается стуком при переключении передач, не планируйте длительные поездки. Дальнейшее использование машины ускоряет разрушение фланцев и выход из строя заднего моста. Своевременная замена изношенных элементов в разы дешевле ремонта трансмиссии целиком. После ремонта всегда проверяйте состояние сопряженных узлов и при необходимости выполняйте балансировку карданного вала на стенде, чтобы исключить повторное появление вибраций.
