Карданный вал ЗИЛ-130: устройство, ШРУСы и диагностика вибраций
Шум, вибрация и рывки при трогании грузового ЗИЛа обычно списывают на двигатель или коробку. Но когда вибрация появляется на определенной скорости и исчезает при сбросе газа или выжиме сцепления, виноват чаще всего карданный вал. При этом характер неисправности сильно зависит от того, какой именно вал гудит: основной, промежуточный или тот, что соединяет раздаточную коробку с мостом. На ЗИЛ-130, 131 и более поздних модификациях диагностика отличается из-за разной колесной базы и типа подвески.
Прежде чем менять крестовины или подшипники, нужно локализовать источник. Вибрировать может сам вал из-за потери балансировки, шлицевое соединение с увеличенным люфтом или промежуточная опора с разрушенным подшипником. Каждая из этих неисправностей дает свою картину, и универсального решения здесь нет. Разбираемся, как отличить одну проблему от другой без лишних замен.
Почему вибрация появляется только на определенной скорости
Карданный вал ЗИЛа вращается в несколько раз быстрее колес. На скорости 60-80 км/ч частота вращения вала достигает 2500-3500 об/мин. Именно в этом диапазоне проявляется дисбаланс или биение. На малых оборотах энергия вращения недостаточна, чтобы раскачать трансмиссию, а на высоких центробежная сила стабилизирует вал, и вибрация может снижаться.
Если вибрация начинается с 40 км/ч и усиливается к 60 км/ч, вероятнее всего нарушена балансировка. Причиной становится деформация трубы при наезде на препятствие, потеря балансировочных пластин или износ шлицевого соединения. Вибрация, которая возникает рывками при разгоне, указывает на износ шлицев или крестовин.
Отдельный случай, когда гул появляется на скорости 50-70 км/ч и сопровождается нагреванием промежуточной опоры. Здесь проблема в подвесном подшипнике, который воспринимает нагрузку от веса вала и гасит его колебания. Резиновая подушка опоры со временем теряет эластичность, и металлические части начинают контактировать с рамой.
Схема трансмиссии и типичные места износа у разных моделей ЗИЛ
На ЗИЛ-130 карданная передача короткая: один вал от коробки к заднему мосту. Здесь нагрузка на крестовины максимальная, поскольку вал передает крутящий момент практически без промежуточной опоры. Износ крестовин проявляется стуком при переключении передач и трогании с места.
У ЗИЛ-131 трансмиссия сложнее. Между раздаточной коробкой и мостами установлены промежуточные валы, а задний мост соединяется через промежуточную опору. Типичная проблема этих машин — износ шлицевого соединения в месте стыка валов, поскольку дорожная грязь и песок попадают в защитный чехол и работают как абразив.

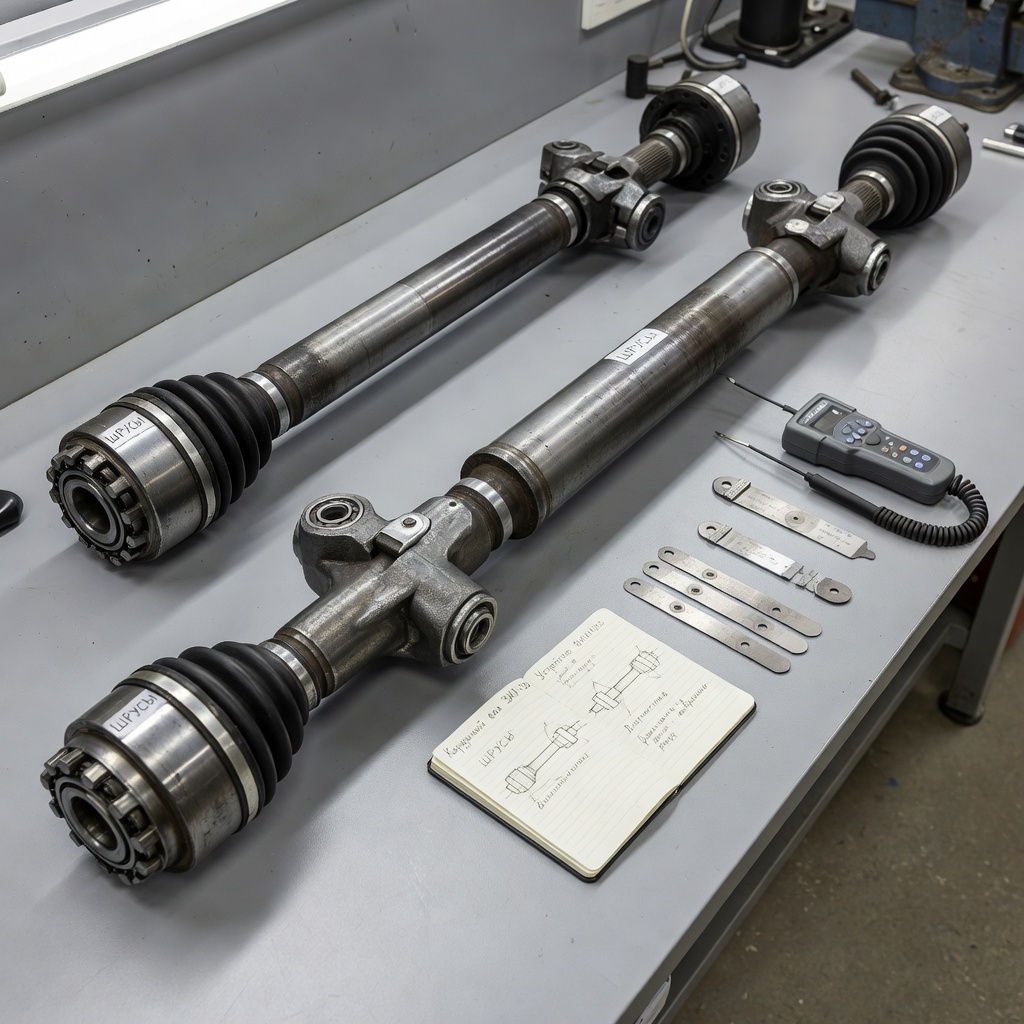

Для длиннобазных модификаций ЗИЛ-133 и автобусов на шасси ЗИЛ карданный вал состоит из двух частей. Между ними установлен подвесной подшипник, закрепленный на кронштейне рамы. Именно эта опора чаще всего выходит из строя, когда нарушена соосность установки или ослабло крепление кронштейна.
Различия по моделям стоит учитывать при диагностике:
- ЗИЛ-130 и его модификации — один вал, проверяем крестовины и фланцы моста;
- ЗИЛ-131 — промежуточные валы и несколько шлицевых соединений, люфт ищем в каждом;
- длиннобазные шасси — опасность износа подвесного подшипника и деформации трубы из-за большой длины.
Крестовины или подвесной подшипник: как различить по симптомам
Главная ошибка механиков — менять подвесной подшипник, когда на самом деле изношена крестовина.
Симптомы износа крестовин
Изношенная крестовина дает стук или щелчок при переключении передач, при резком сбросе газа и при трогании. Вибрация носит ударный характер, а не постоянный гул. Если поднять заднее колесо и покачать кардан рукой, чувствуется люфт в одном или двух направлениях. При этом подвесной подшипник может быть исправен.
Симптомы разрушения подвесного подшипника
Подвесной подшипник гудит непрерывно, не зависит от нагрузки на трансмиссию. Шум усиливается с ростом оборотов, при этом вибрация ощущается в области промежуточной опоры, а не под ногами водителя. При осмотре видно разрушение резиновой подушки, вытекание смазки или люфт подшипника относительно обоймы.
Для точной диагностики покачайте карданный вал рукой в вертикальной и горизонтальной плоскости. Люфт в крестовине ощущается как свободный ход чашек, тогда как подвесной подшипник люфтит вместе с корпусом опоры. Заодно проверьте, не проворачивается ли внутренняя обойма подшипника относительно вала — это признак выработки посадочного места.
Шлицевое соединение: скрытая причина рывков и вибрации
Шлицевое соединение — самая недооцененная деталь карданной передачи ЗИЛа. Оно обеспечивает изменение длины вала при работе подвески, но одновременно является источником люфта. Увеличенный зазор в шлицах проявляется рывками при разгоне и металлическим стуком при переезде неровностей.
Износ шлицев виден по характеру износа: на поверхности появляются задиры, вмятины, следы выкрашивания. На ЗИЛ-131, работающих в условиях бездорожья, песок и вода проникают через поврежденный пыльник и превращают смазку в абразивную пасту. Замена пыльника при каждой переборке кардана и контроль люфта шлицевого соединения обязательны.
Если люфт в шлицах обнаружен, просто заменить смазку недостаточно. Нужно промерить зазор и решить, восстанавливать ли соединение наплавкой, менять вилку или весь вал. Предельный люфт для грузовых автомобилей указывается в заводской документации, но на практике безопаснее заменить вал при люфте, ощутимом рукой.
Последовательность проверки карданного вала на ЗИЛ без снятия
Диагностику начинают на яме или подъемнике. Вал должен быть чистым, чтобы были видны трещины, вмятины и следы касания о детали рамы.
- Визуальный осмотр трубы — проверяют вмятины, деформации, отсутствие балансировочных пластин.
- Проверка обрывов сварных швов в месте соединения трубы с вилками.
- Проверка затяжки болтов фланцев и состояние шплинтов.
- Покачивание вала в вертикальной и горизонтальной плоскости для определения люфта крестовин.
- Проверка осевого люфта шлицевого соединения рукой.
- Осмотр подвесного подшипника на предмет трещин в резиновой подушке.
- Проверка нагрева подшипников и опоры после контрольной поездки.
Если люфтов нет, но вибрация остается, причина может быть в нарушении балансировки. Визуально это не определить. Требуется снять вал и проверить его на стенде. Замена крестовины или подшипника без последующей балансировки часто не убирает вибрацию, а только делает ее менее выраженной.
Нюансы снятия и установки карданного вала на разные модификации
Снимая кардан, обязательно пометьте положение фланцев относительно друг друга. На заводе вал балансируют в сборе, и если разъединить его по шлицам, сместится взаимное расположение вилок. Это приведет к дисбалансу и ускоренному износу крестовин.
Для валов ЗИЛ-131 с несколькими секциями сборку выполняют по меткам, которые ставят перед разборкой. Если меток нет, их наносят краской или керном перед откручиванием болтов.
Установка нового подвесного подшипника требует проверки соосности опоры. Кронштейн подшипника приваривается к раме, и при деформации рамы или самого кронштейна новый подшипник быстро выйдет из строя. Перед установкой проверьте, что опора не перекошена, а площадка крепления ровная.
Болты крепления фланцев затягивайте динамометрическим ключом. Момент затяжки для ЗИЛ составляет 12-16 кгс·м, после подтяжки законтрите болты.
Когда нужна замена крестовины, а когда достаточно смазки
На многих грузовиках старше 20 лет крестовины не имеют пресс-масленок и потому не обслуживаются. Если на вашей модификации есть масленки, проверяйте наличие смазки каждые 10-15 тысяч километров. Смазка выдавливает грязь через сальники, но обновлять ее нужно до появления свежей смазки из всех четырех чашек крестовины.
Если при покачивании крестовина ощущается тугой, с закусыванием, или игольчатые подшипники работают сухо, смазка не поможет. Требуется замена. Работы по замене крестовины требуют точной установки канавок под стопорные кольца и запрессовки чашек без перекосов. При самостоятельном ремонте без пресса часто повреждаются иглы, что ведет к быстрому повторному износу.
Оцените состояние вала в целом: если труба имеет вмятины глубиной более 2 мм или следы правки, его балансировка нарушена необратимо. Такой вал заменяют. Если повреждение локальное, вал сдают на ремонт с последующей балансировкой. На специализированном предприятии трубу проточат, выправят и восстановят балансировку на стенде.
Подбор карданного вала для замены
При заказе нового вала или его parts для карданного вала ЗИЛ указывайте не только модель автомобиля, но и модификацию. Вал для ЗИЛ-130 и ЗИЛ-431410 различается длиной и типом фланцев. Длиннобазные модификации требуют вал с промежуточной опорой.
Что подготовить для заказа:
- модель шасси и год выпуска;
- тип коробки передач;
- колесная база, если автомобиль переоборудован;
- диаметр фланцев и количество отверстий;
- длину вала по центрам крестовин;
- диаметр трубы.
Большинство валов ЗИЛ стандартизировано, но фланцы мостов могли быть заменены ранее, а переходные пластины не всегда совпадают. Поэтому лучше снять старый вал и приложить его к новому, прежде чем устанавливать. Желательно привозить вал на склад поставщика или сверять фактические размеры старого вала с предлагаемым по каталогу.
Практический вывод
Если кардан гудит или вибрирует, не спешите покупать новый вал. Полная диагностика на подъемнике обычно занимает 20-30 минут и позволяет выявить люфт крестовин, износ шлицев или разрушение подвесного подшипника. При отсутствии видимых люфтов источником проблемы становится нарушение балансировки, которое определяется только на стенде после снятия вала.
Эксплуатация автомобиля с вибрирующим карданом приводит к повреждению фланцев коробки передач и редуктора моста. Устраняйте причину при первых симптомах. Для ремонта разбирайте вал полностью, меняйте изношенные узлы и обязательно выполняйте балансировку в сборе.
